NEPCON JAPAN 2026を見学ネプコンジャパン2026は、東京ビックサイトで開催され、2026年1月23日に見学しました。ネプコンジャパンとは、エレクトロニクス機器の多機能化・高性能化を支える世界最先端の電子部品・材料や製造・実装・検査装置の展示会で、10個程の展示会の総合展です。その中で、第40回インターネプコンジャパン、第3回パワーデバイスモジュールエクスポ、第12回自動車部品加工エクスポでの、拡散接合に関連する技術の見学記を紹介します。

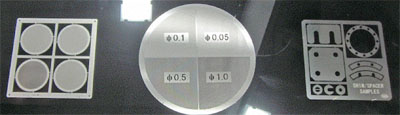

精密フォトエッチングと拡散接合による搬送トレイ 1.2 東洋精密工業では、フォトエッチングした部材の積層体の作製に、拡散接合を適用し、フイルター用メッシュ、吸着補助プレート、シム（スペーサー）の展示がありました。用途に応じてスポット溶接で組み立てることもあるとか。0.1〜0.5mmのステンレス鋼のフォトエッチング技術の高い企業である。
フォトエッチングしたステンレス鋼拡散接合による積層体 2. 第3回パワーデバイスモジュールエクスポで、WELCON, エスディアイ・エレクロトニクス、Leading Edge Associateの熱対策部品の展示がありました。 2.1 WELCONでは、ペーパーチャンバーの他マイクロヒートシンクの展示です。ペーパーチャンバーの熱の伝導性が優れることを可視化した展示のほか、マイクロ熱交換器を使用してシステムを組み立てた際の、独自開発した熱解析ソフトで、システム全体の温度分布の紹介もありました。接合技術による個々の冷却装置の開発とともに、システム全体の温度分布を解析ソフトの開発も進めています。商品開発には、いくつかの技術の総合開発が重要であることを痛感しました。
2.2 エスディアイ・エレクロトニクスは、日本フィルコンとの合弁会社（台湾）が拡散接合法でベイパーチャンバーの製作を行なっています。実物展示がありました。
ベイパーチャンバーの製作 2.3 Leading Edge Associateは、 東京事務所では受注とリサーチ,台湾では設計製造を行っているようです。自動車のアルミ製熱交換機の製造技術を発展させ、ペーパーチャンバー・ヒートシンクを生産しております。1000系統、3000系統のアルミニウムをロウ付けして組み立て、円筒型、板型の形状で、各種サイズのペーパーチャンバーを製作しています。

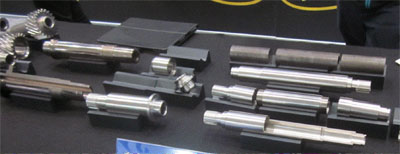

アルミニウム製ペーパーチャンバー 3. 第12回自動車部品加工エクスポでは、三條機械製作所とイヅミ工業です。 3.1 三條機械製作所では、自動車用のローターシャフトを接合例の展示がありました。従来の拡散接合では、接合面を密着させるための加圧装置が必要ですが。接合面の密着に常温でのネジによる締め付け後、真空炉での加熱で各種部品の製作に成功しています。接合時の加圧装置が不要となります。本法による接合例のほか、接合部の機械的評価の結果の紹介もあり、実用化に向けて進んでいるとの紹介がありました。  中空ロータリーシャフト 3.2 イヅミ工業では、通電圧接の接合技術の紹介がありました。大阪大学接合科学研究所の開発技術の実用化です。 丸棒や角材,パイプなどの被接合材の接合部に圧力をかけながら、電流を流すことで接合面をジュール熱で加熱して、接合する技術です。大阪大学では加熱下で接合荷重を大きくすると、接合温度を低下させることを見出しました。従来法よりも大きな接合荷重を印加することが特徴です。中空エンジンバルブなど各種部品の試作に成功し、実用化に向けての評価試験が進んでいるようです。 通電圧接の基本原理とプロセス
